くくり罠　M式トラップ

【仕様】
◯使用バネ：S-5
◯塩ビパイプ：塩化ビニール製
（内径20mm×長さ150mm）
◯重量：950g
◯踏み板：φ150

M式トラップの特徴と使い方について

深く土を掘らずに設置出来ます。
斜面や石がたくさんある掘りづらい場所でも仕掛けやすいので猟場の選択肢が広がります。

くくり部のスピードアップを図る目的でリングを取り付けています。

セット完了まで保持出来る安全装置付です。

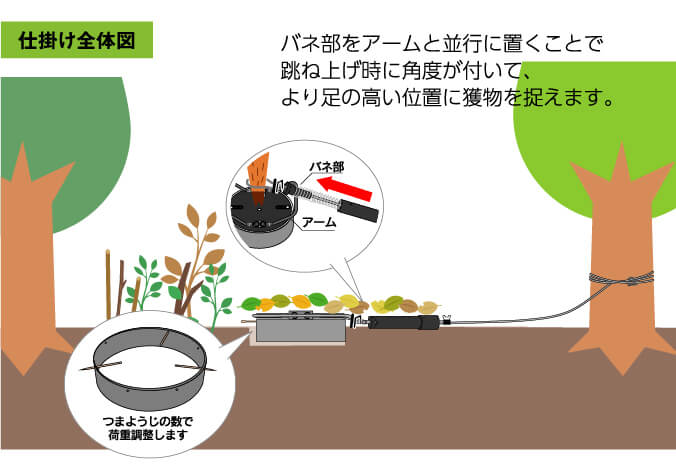

踏み板のアームにワイヤーをかけてセットします。踏み板が落ちるとバネが飛び出し、アームが跳ね上がります。

	ポイント＆説明
1	踏み板アームが垂直に上がるよう、非金属製ビニール被覆を仕様。ネジ類も土の影響を受けません。安全面を考慮して誤作動防止の安全バーを設置しています。
2	外パイプ内パイプが下がる時にワイヤーをずらし上げます。
3	バネ押え(樹脂パイプ付) 作動時にバネを垂直に上げます。
4	塩ビパイプ(底付き) 金属管に比べ軽量でサビの発生がなく、罠の設置にぴったりです。凍結防止にもなり、バネを格納しやすいです。
5	Lレバー ※別売オプションバネ押えの安全ピン代わりに使用します。罠の設置が簡単です。

	Lレバー（別売りオプションがある場合）
1	押しバネを縮め、Lレバーを設置します。
2	アームにワイヤーをかけ、ワイヤー止を締めます。
3	外パイプを獣道に埋めます。その際、上部1ｃｍ程地表に露出させ、爪楊枝を刺します。
4	踏み板を外パイプにセットします。
5	安全バー・Lレバーのロックを解除し、カモフラージュします。

	Lレバーがない場合
1	ワイヤー止を緩め、アームにワイヤーを掛けます。
2	ワイヤーをかけたらバネを縮め、ワイヤー止をしっかり締めます。
3	外パイプを獣道に埋めます。その際、上部1ｃｍ程地表に露出させ、爪楊枝を刺します。
4	踏み板を外パイプにセットします。
5	安全バーのロックを解除し、カモフラージュします。

踏み板を外パイプにセットします。

踏み込むとバネが飛び出し、アームが上に跳ね上がります。

アームに沿ってワイヤーが跳ね上がり、足の上をくくります。

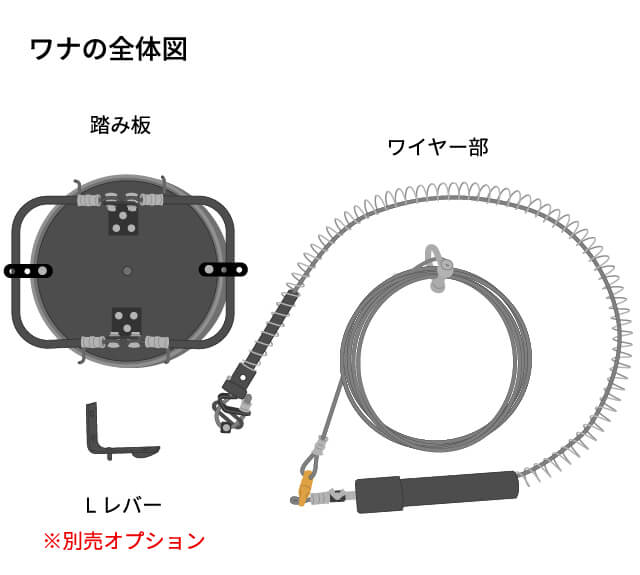

標準ワイヤーの構成について

前側ワイヤー：4mmメッキ線（7☓24）
（くくり輪を作る部分）柔らかいワイヤーを選択するとスピードが上がるので、バネを強くするより効果的。
交換は頻繁に行ってください。
後側ワイヤー：4mmメッキ線（6☓19）
（木に固定する部分）衝撃に強いワイヤーを選びます。
比較的使い回しが可能です。
【その他の使用部品】
　①くくり金具：4mm用　厚2.6mm
　②ストッパー①：4mm用
　③より戻し：12mm
　④シャックル：8mm
　⑤ワイヤー止：4mm用
　⑥スリーブW：4mm用
　⑦スリーブW半分：4mm用
　⑧スリーブS：4mm用
　⑨スリープS：5mm用
　⑩ワッシャ
　⑪リング② 楕円
