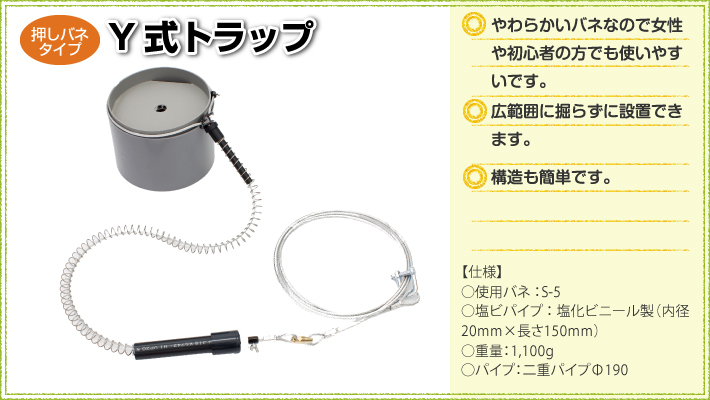

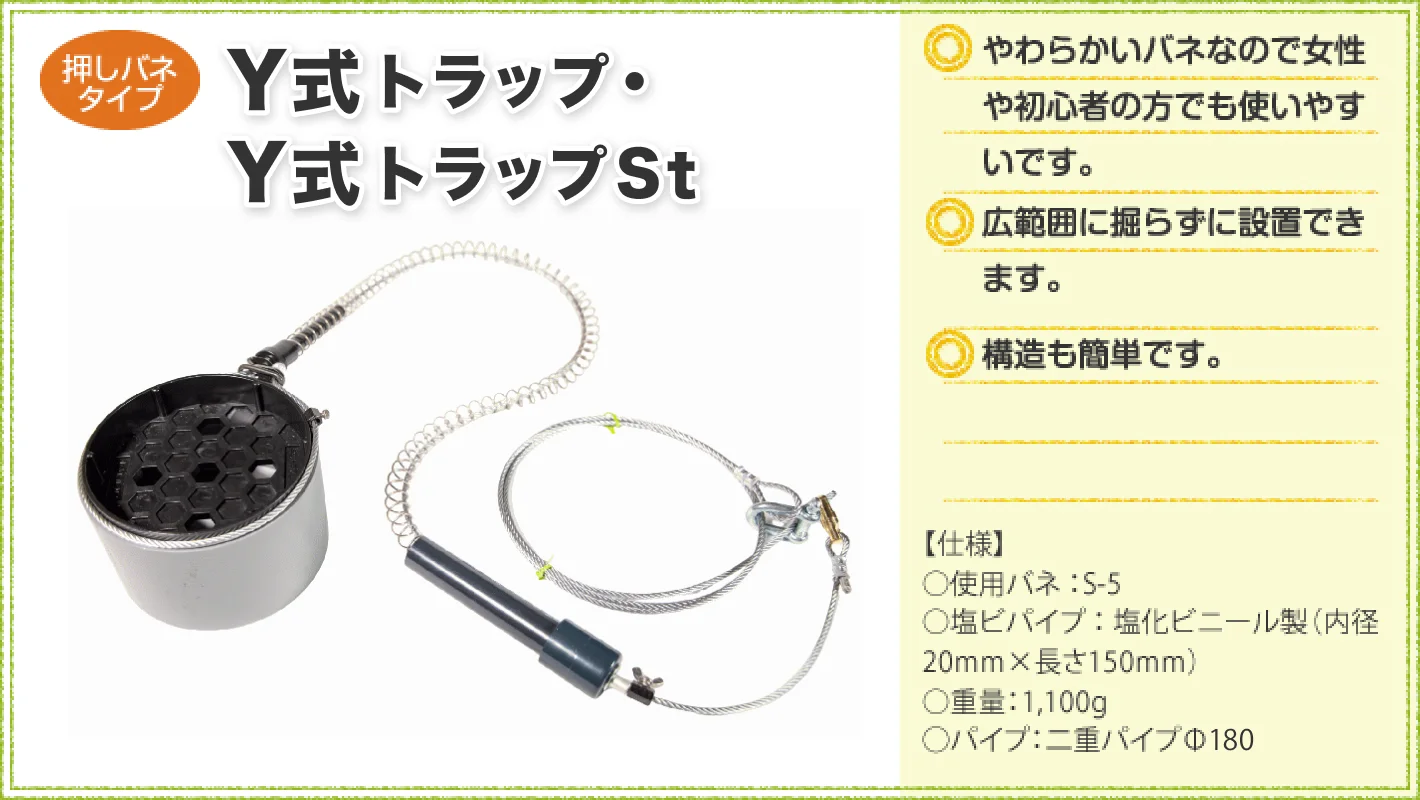

くくり罠 Y式トラップ
![](../img/product/type-y/pic--main.jpg)
Y式トラップの特徴と使い方について
![](../img/product/type-y/pic--point.png)
やわらかいバネなので女性や初心者でも使いやすく、現地にてバネを縮めることも容易です。
広範囲に掘らずに設置できます。
バネもあまり深く掘らなくても設置できます。
構造も簡単です。
※獲物がかかった場合バネが変形する可能性があるので、
捕獲の都度交換が必要です。
※バネが柔らかいので寒冷地や凍結する場所には不向きです。

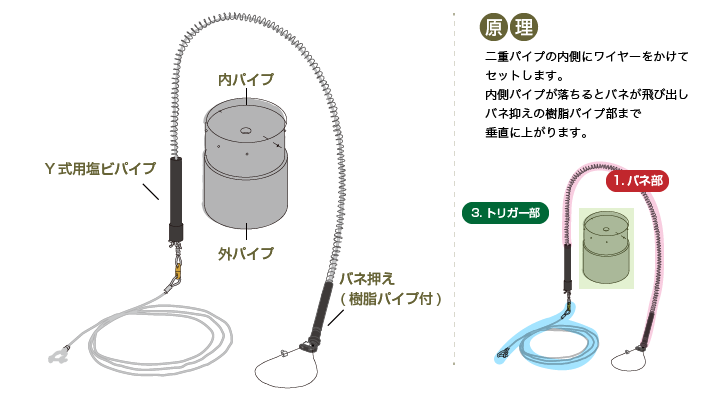

商品の構成図
![踏み板を踏み込むとレバーのピンがバネ押えから外れてバネが飛び出て、バネ押えのステンレスパイプまで垂直に上がります。](../img/product/type-y/pic--architecture.png)

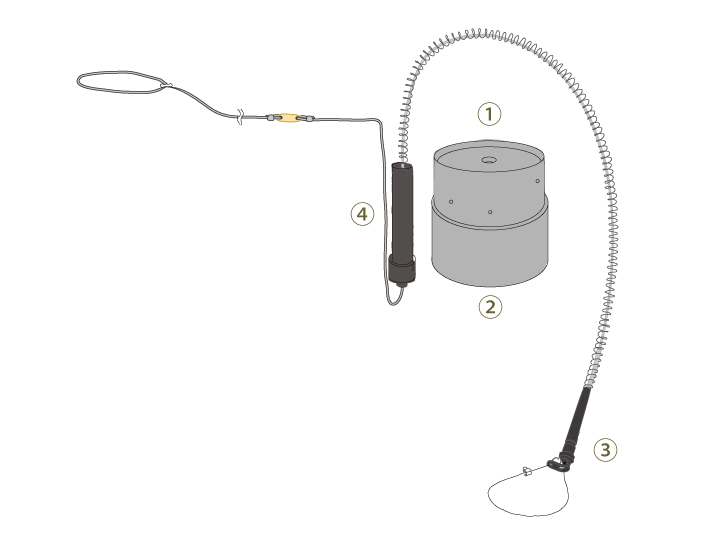

各部品の説明
![](../img/product/type-y/pic--part-comment.png)
名 称 | ポイント&説明 | |
---|---|---|
1 | 内パイプ(ダンプラ付) | 丸い頭のビスを使う事で、外パイプとの間に、土が入って 落ちにくくなるのを防いでいます。 設置時は、浅い方でセットしてください。 |
2 | 外パイプ | 内パイプが下がる時にワイヤーをずらし上げます。 |
3 | バネ押え(樹脂パイプ付) | 作動時にバネを垂直に上げます。 |
4 | 塩ビパイプ(底付き) |
金属管に比べ軽量でサビの発生がなく、罠の設置にぴったりです。 凍結防止にもなり、バネを格納しやすいです。 |

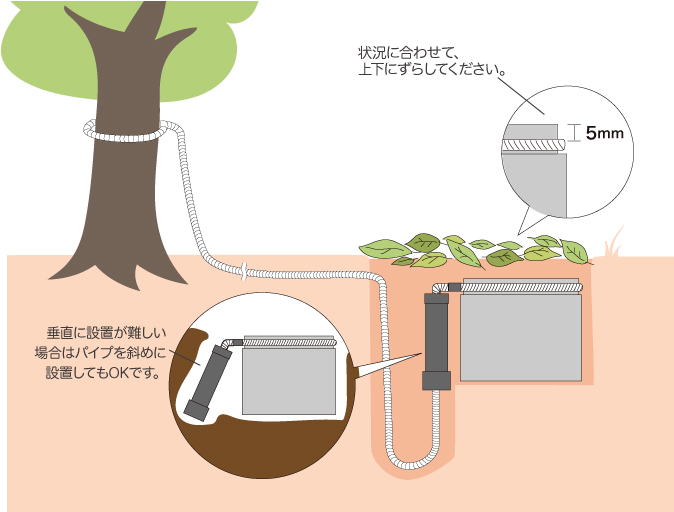

設置の仕方
![](../img/product/type-y/pic--setting.jpg)
![]() |
外パイプを獣道に設置し、外パイプの中にある土や木の根をスコップで取り出します。 |
![]() |
ワイヤーを内パイプに括ります。バネ抑えの下からワイヤーを引っ張り、 |
![]() |
内パイプを罠にセットします。 |
![]() |
罠を枯れ葉や土で隠します。 |
動作時の動き
![](../img/product/type-y/pic--action-01.jpg)
内側のパイプにワイヤーを
かけてセットします。
![](../img/product/type-y/pic--action-02.jpg)
獲物が内側のパイプを
踏みます。
![](../img/product/type-y/pic--action-03.jpg)
バネが跳ね上がり
足の上をくくります

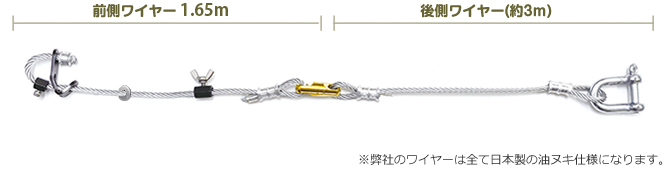

標準ワイヤーについて
![](../img/product/type-y/pic--wire.jpg)
■前側ワイヤー:4mmメッキ線(7☓24)
(くくり輪を作る部分)柔らかいワイヤーを
選択するとスピードが上がるので、
バネを強くするより効果的。
交換は頻繁に行ってください。
■後側ワイヤー:4mmメッキ線(6☓19)
(木に固定する部分)衝撃に強いワイヤーを
選びます
比較的使い回しが可能です。
【その他の使用部品】
①くくり金具:4mm用 厚2.6mm
②ストッパー①:4mm用
③より戻し:12mm
④シャックル:8mm
⑤ワイヤー止:4mm用
⑥スリーブW:4mm用
⑦スリーブW半分:4mm用
⑧スリーブS:4mm用
⑨スリープS:5mm用
⑩ワッシャ
![セット商品。初めての方や自作は苦手の型はこちらの商品をおすすめしています](../img/product/title--set.png)

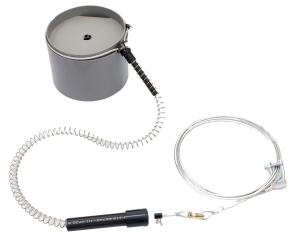

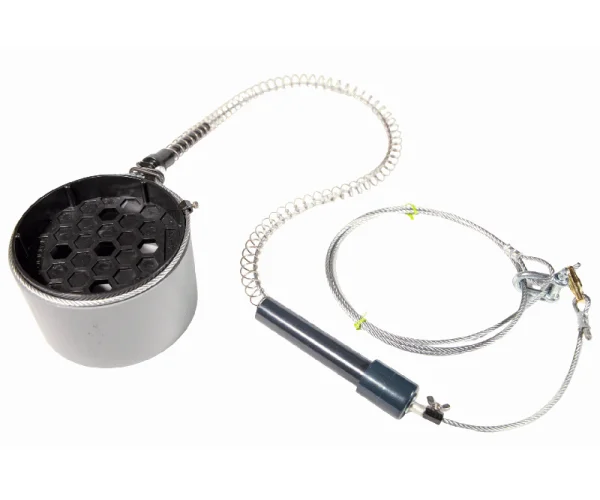

セット商品のご購入はこちらから
